Jak správně zvolit šířku žlabu?
Technické rozměry KJG
Plánujete montáž okapových systémů, ale tápete v přesných rozměrech jednotlivých součástí okapových systémů?? Pokud jste správně zvolili okapy KJG, pak je tento článek přesně pro vás! V tomto článku naleznete technické listy kulatého, hranatého i nástřešního žlabu, kde jsou všechy parametry podrobně rozepsané. Konkrétní rozměry jsou pak k dohledání v přiložených tabulkách pod obrázky.

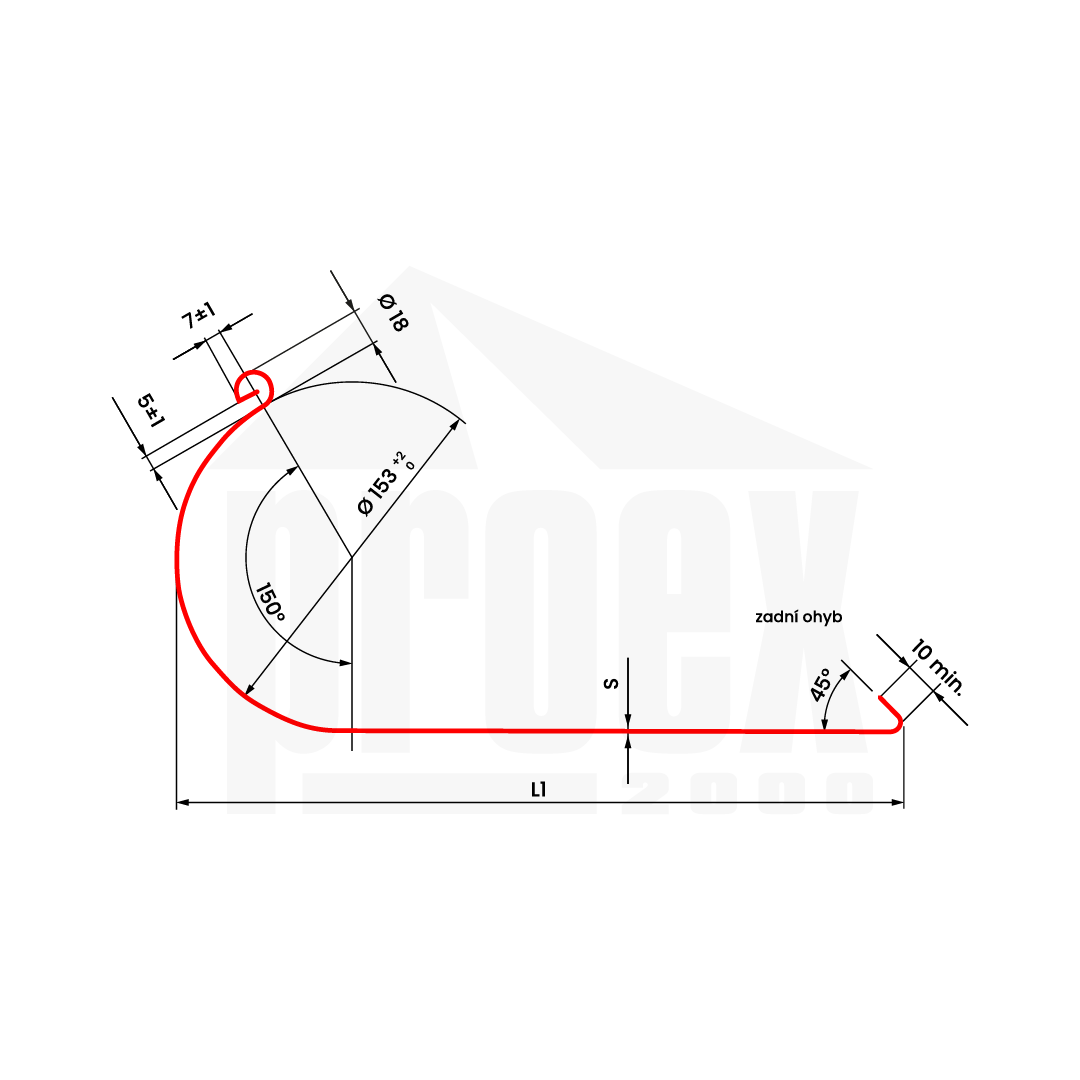

Technický list - střešní žlab kulatý
Konkrétní velikost | s | ⌀ d1 | ⌀ d2 | e±1 | g±1 | f min. | r.š. |
200 | 0,55 | 16 | 80 | 5 | 5 | 8 | 200 |
250 | 0,55 | 18 | 105 | 7 | 5 | 10 | 250 |
280 | 0,55 | 18 | 127 | 7 | 6 | 11 | 274 |
333 | 0,55 | 20 | 153 | 9 | 6 | 11 | 333 |
400 | 0,55 | 22 | 192 | 9 | 6 | 11 | 400 |
* rozměry jsou v [mm]
Technický list - střešní žlab hranatý
Konkrétní velikost | S | A | B | C | ⌀D | E | F min. |
200 | 0,55 | 42 | 70 | 5 | 16 | 5 | 8 |
250 | 0,55 | 55 | 85 | 7 | 18 | 5 | 10 |
333 | 0,55 | 75 | 120 | 7 | 20 | 6 | 11 |
400 | 0,55 | 90 | 150 | 9 | 22 | 6 | 11 |
500 | 0,55 | 110 | 200 | 9 | 22 | 6 | 11 |
* rozměry jsou v [mm]
Technický list - Žlab nástřešní
Konkrétní velikost | S | *L | B |
500 | 0,55 | 330 | 320 |
650 | 0,55 | 480 | 47 |
800 | 0,55 | 573 | 563 |
* délka bez zadního ohybu
** rozměry jsou v [mm]
